理想のIoTサービスをいち早く実現する クラウドAI・IoTソリューション Microsoft Azure

理想のIOTサービスをいち早く実現する
クラウトAI・IOTソリューション
Microsoft Azure
Cloud AI ・IoT ソリューション Microsoft Azure
  1. IoTトータル
    ソリューション
  2. クラウド AI・IoT ソリューション
    Microsoft Azure
  3. ソリューション

設備稼働リモート監視キット

工場における生産設備の稼働状況をクラウドでリモート監視
配線工事不要なセンサーを使って既存設備をカンタンにIoT化

特徴
設備の積層灯の点灯状態をセンサーでモニタリングし、クラウド経由で稼働状況を監視
センサーは完全ワイヤレス対応、設置時の工事・配線不要
最大4灯までの積層灯に対応可能
旧型の生産設備でも簡単にリモート監視を実現
リアルタイムでの監視はもちろん、過去の稼働状況も確認可能

タワーライトセンサーからの情報をIoTゲートウェイが収集。
センサー情報は、Microsoft Azure上に構築されたIoTプラットフォーム(Advantech WISE-PaaS/EdgeSense)によって、積層灯のリアルタイムな点灯状況として可視化され、遠隔地のPCから監視可能。

新型コロナウイルス対策のため、社会全体でリモートワークが推進されていますが、工場の製造現場などではリモートワークへの移行が難しく、現場管理者も工場に常駐しないといけない、といった問題が起きています。こうした状況の中、工場のIoT化により遠隔地から工場の稼働状況を監視するニーズが高まっています。
設備稼働リモート監視キット は、既存設備の積層灯に後付けできるセンサーを使って、工場にいなくてもクラウドを通じてリモートで設備の稼働状況を監視できるIoTスターターキットです。
導入のための工事は不要で、簡単に生産設備のリモート監視、稼働状況の可視化を実現します。

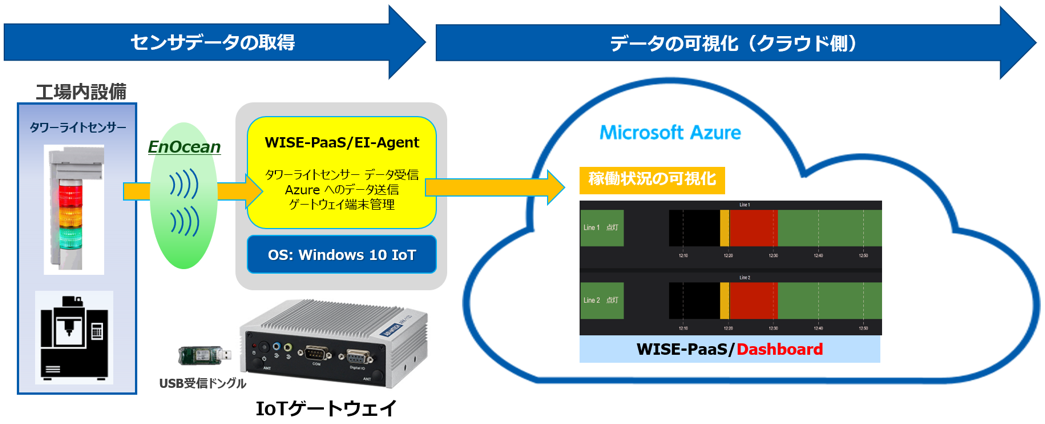

システム概要図

■稼働監視用センサー:タワーライトセンサー

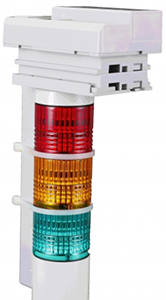

※積層灯にタワーライトセンサーを取り付けたイメージ

  • 既設の積層灯に取り付けるだけでOK
    完全ワイヤレス対応で電源工事や配線は一切不要
  • 主電源にソーラーセルを採用、バッテリー無しで動作可能
  • 光学センサーで信号灯の点灯状態を検出、センサー情報を無線で送信
    (EnOcean無線通信技術を採用)
  • 最大4色の積層灯まで対応

■データの可視化:稼働状況のリアルタイムモニタリング

  • 遠隔地のPCのブラウザ上で設備の稼働状況を監視
  • 各色ごとの「消灯」「点灯」「点滅」の3つの状態を判別して表示
  • モニタリングしているデータをCSVファイルとして出力可能
  • 使用する積層灯に応じて表示形式をカスタマイズ可能

※ブラウザはGoogle Chromeをご使用ください。

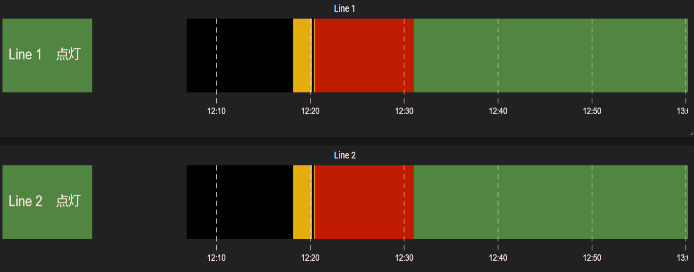

※赤、黄、緑の三色灯で、タワーライトセンサー2台を設置した場合の表示例
 (本キットに含まれるタワーライトセンサーは、1台となります。)

よくあるご質問

センサを設置する際に、装置を止めらませんが、大丈夫ですか?
大丈夫です。稼働した状態で取り付けられます。
ブレーカーのOn/Offのみで、システムを復旧できると良いです。
そのような設定も可能です。
設定変更等はどうすればよいですか?
センサの設置以外は、遠隔で設定・制御することも可能です。
有線LANを引けないかもしれません。
有線LANを利用できない場合はオプションで3G/LTE回線によるデータ通信をご利用いただけます。

<キットに含まれる内容>

内容 個数
Advantech製タワーライトセンサーXJNE3-BP4009*11
Advantech製IoTゲートウェイ EIS-D1101
EnOcean USB受信ドングル USB400J1
Advantech WISE-PaaS/EdgeSense on Azure PaaS利用ライセンス-
Microsoft Azure 利用料 初月分無料(利用開始月初~月末まで*2)-

*1)タワーライトセンサーのみ追加でご購入頂くことも可能です。なお、1台のゲートウェイで接続可能なタワーライトセンサーの台数は利用環境によって異なりますのでご相談ください。
*2)日割り適用不可となります。

<価格>

¥298,000(税別)

提供会社:東京エレクトロン デバイス株式会社
